Цилиндр EVVA 4KS ключ-тумблер, 112 мм (66х46), никель матовый, три ключа

Австрийская компания EVVA — один из известнейших и ведущих производителей Европы в сфере обеспечения безопасности помещений. Компания имеет более чем 100-летнюю историю, ее основным направлением является производство замковых цилиндров. Магазин «Добрый дом» является официальным дистрибьютором EVVA в Одессе и Украине — наши специалисты ездили на завод в Вену, где сдали все нормативы, предусмотренные стандартами компании для своих представителей.

Технические особенности EVVA 4KS

Механизм сертифицирован европейским стандартом EN 1303:2015 по самым высоким оценкам в тестах надежности и секретности (6 пунктов), и самой высокой оценкой (2 пункта) в тесте на взломостойкость. Помимо этого, в предлагаемом нами исполнении (KZS и SYMO) сердцевина сертифицирована по требованиям немецкой системы сертификации VdS (Verband der Sachversicherer) в классе BZ(+), имеет сертификаты независимого голландского института SKG по максимальной оценке — 3 звезды, а также Британского знака качества BSI Kitemark — 3 Star TS007 (тоже наивысшая оценка). Посмотреть сертификаты можно во вкладке «Документация».

Контроль качества производства на заводе отвечает нормам стандарта ISO 9001. Сердцевины изготавливаются в Австрии, производство не выходит за пределы страны.

В основе секретности механизмов 4KS (4 Kurven System — система четырех кривых) лежит слайдерный беспружинный механизм. Принцип работы системы таков — на каждой стороне ключа размещены четыре кодовые канавки (четыре кривые), перемещающие входящие в них кодовые пластины ротора (слайдеры), по 6 с каждой стороны. Каждый из слайдеров может иметь 10 положений по высоте. Если секретная нарезка правильная, кодовые пластины освобождают две запорные планки, снимающие в свою очередь блокировку ротора — после этого цилиндр можно отпереть. Конструкция механизма, его принцип действия, а также сама концепция многоканального беспружинного считывания защищены патентами как в Австрии, так и других странах мира.

Личинки 4KS являются дальнейшим развитием сердцевин 3KS (система трех кривых), зарекомендовавших себя как надежные цилиндры невскрываемого уровня. При этом конструкция 4KS не изменилась, отличия лишь в количестве канавок на ключе. Отметим, что четвертая кривая малозаметна — это небольшое ответвление на одной из канавок.

Благодаря отсутствию пружин работа цилиндра очень мягкая, практически без трения — это делает сердцевину безотказной в эксплуатации и с отличной работой в условиях обмерзания и повышенного загрязнения, прежде всего запыленности.

•

  Устройство сердцевины 4KS

•

  Модульная конструкция 4KS

Помимо основной слайдерной кодировки на торцах ключа расположена дополнительная боковая нарезка, контролируемая отдельными элементами цилиндра и предусматривающая 14 вариантов кодирования. В совокупности обе системы секрета обеспечивают около 133 миллиардов возможных комбинаций ключа.

Модульная система

Личинки EVVA собираются по модульному принципу, называемому в компании системой SYMO — части корпуса крепятся на соединительной пластине (сердечнике) из хромоникелевой стали CrNi, представляющей собой особый вариант нержавеющей стали. Для получения нужной длины личинки или ее симметрии подбирается соединительная планка нужной длины, на которую монтируются модульные вставки и части цилиндра — таким образом можно менять размеры личинки с шагом 5 мм.

Сборка по модулярной системе позволит вам не покупать новый цилиндр при смене двери, установке защитной фурнитуры и других случаях, при которых изменяется общая толщина дверного полотна. Достаточно обратиться в сервисный центр, где вам изменят длину или симметрию. Учитывая стоимость сердцевины, опция очень полезная — изменение длины стоит неизмеримо дешевле. Кроме того, соединительная пластина служит защитой от излома и вырывания — момент очень важный, о нем пойдет речь далее.

Противостояние интеллектуальному вскрытию

Противостояние сердцевины манипуляционному вскрытию («чистому» вскрытию) находится на уровне, который, как уже говорилось, считается невскрываемым. По факту это так и есть, кроме YouTube, где вскрывают все замки и цилиндры без исключения. В Австралии, к примеру, государственной системой сертификации оборудования для правительственных и оборонных нужд 4KS официально рекомендован к использованию на критически важных объектах: в правительственных учреждениях, оборонных ведомствах и подобных местах. Высочайшая взломостойкость личинки обусловлена несколькими факторами.

Во-первых, имеет значение свободный ход слайдеров. У механизмов с прямой блокировкой ротора подпружиненными секретными элементами есть возможность просканировать или прощупать эти элементы отмычками или инструментом. А поскольку в 4KS пружин нет, и ротор блокируется промежуточными элементами в виде запорных планок (слайдеры остаются свободными), то прощупывание становится невозможным или исключительно сложным. Кроме того, механизм имеет узкое ключевое отверстие — его сужают специальные выступы запорных планок, это в еще большей степени затрудняет работу взломщика.

Во-вторых, сердцевина имеет высокую прецизионность механики и огромное количество секретных комбинаций — 133 миллиарда. Это означает, что каждый житель планеты может иметь более десятка личинок 4KS, и у каждой будет своя секретность.

В различных публикациях можно встретить оценку до 14 триллионов возможных комбинаций. Это теоретическое значение, полученное математическим расчетом всех возможных вариантов кодирования ключа. На практике реальное количество комбинаций всегда намного меньше: часть простых вариантов исключается еще на этапе проектирования механизма для обеспечения надежности, часть исключается для обеспечения прочности ключа и возможности построения мастер-систем. Поскольку EVVA не приводит эту характеристику в актуальной технической документации, мы используем официально подтвержденный показатель — около 133 миллиардов возможных комбинаций ключа (133 billion possible key combinatios), указанный на сайте EVVA Australia.

Наконец, взломщику нужно разбираться и с боковой кодировкой. А проверяется она каждые пол-оборота ключа — при полном открытии сердцевины производится четыре сканирования боковой нарезки.

Противостояние силовому взлому

Поскольку высокосекретные сердцевины класса 4KS невозможно вскрыть тихими интеллектуальными методами, злоумышленники направляют свои усилия на разрушающие методики. Самые распространенные из них — это вырывание ротора или корпуса с предварительным изломом, выбивание и высверливание.

Начнем с того, что сердцевины поставляются на наш рынок исключительно с опцией KZS (Kreuzschieber-Zusatzschutz — дополнительная защита блокирующих элементов), которая направлена на максимальное повышение защиты от сверления ротора и корпуса личинки. Корпус защищен массивным штифтом из карбида вольфрама, а защитой ротора служат закаленный шарик, запорные планки из твердосплавного материала и два торцевых штифта из карбида вольфрама.

Отметим, что старые базовые модели без KZS также имели защиту от сверления в виде штифтов из каленой стали. Однако в модификациях с KZS эти элементы изготовлены из сверхтвердого сплава — карбида вольфрама (видиа-сплав). Его твердость кратно превышает твердость любых видов инструментальных и закаленных сталей, используемых в производстве профессиональных сверл и фрез.

Защита от излома и вырывания отломанной части корпуса достигается использованием вышеупомянутой соединительной пластины из хромоникелевой стали, на которой крепятся части сердцевины. Этот высокопрочный конструкционный сплав обладает особым балансом жесткости и вязкости. Такая комбинация позволяет сердечнику выдерживать колоссальные механические нагрузки — когда взломщик пытается вырвать цилиндр или переломить его пополам, вставка SYMO сохраняет целостность в наиболее нагруженных местах соединения.

И немного о свертывании — силовом повороте ротора введенной мощной заготовкой, называемой свертышем или медведкой. Такой взлом также исключен — упомянутые две запорные стальные пластины фиксируют ротор по всей длине и свертыш просто сломается от прилагаемых усилий.

Совокупность перечисленных решений обеспечивает 4KS отличную защиту от силового взлома — помимо сертификации по EN 1303, цилиндр имеет сертификаты VdS, SKG и BSI Kitemark, имеющие, что очень важно, собственные программы испытаний. При этом нужно понимать, что торец цилиндра на виду, и ни одна личинка не выдержит воздействия тяжелым инструментом (кувалда и т. д.). Поэтому, если в месте расположения дверей есть возможность использования подобных инструментов, целесообразно подумать об установке броненакладок.

Ключи, дубликаты, комплектация

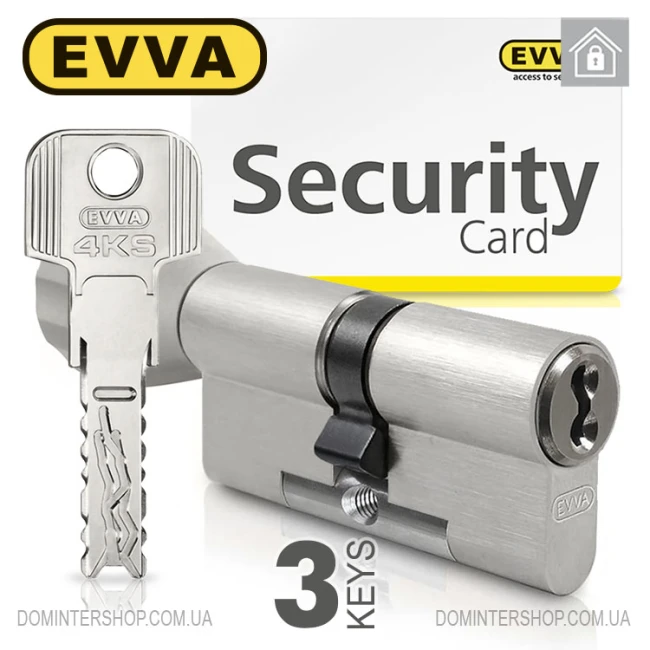

Ключи 4KS отлиты из нейзильбера и являются двусторонними (реверсивными) — вставлять в ключевой канал их можно любой стороной. Форма заготовки, технология профиля и элементов ключей защищена патентами EP3426865 и EP3173559. Форма ключей и особенно сниженное трение обеспечивают гладкий и легкий вход в цилиндр. Для изготовления дубликатов следует обратиться в сертифицированный сервис-центр, подобный нашему, и предъявить карту владельца.

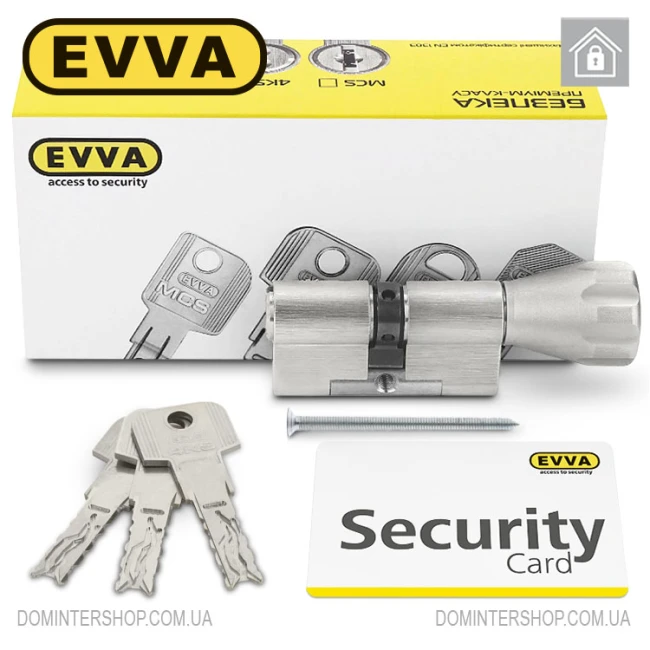

В комплектацию входит цилиндр, карта собственника для изготовления дубликатов, крепежный винт, три ключа (при необходимости мы можем изготовить нужное количество). Отметим, что если вам нужно больше ключей, то мы также предлагаем комплектации с пятью ключами.
