Цилиндр EVVA 4KS ключ-ключ, 102 мм (51х51), никель матовый, три ключа

Австрийская компания EVVA — один из известнейших и ведущих производителей Европы в сфере обеспечения безопасности помещений. Компания имеет более чем 100-летнюю историю, ее основным направлением является производство замковых цилиндров. Магазин «Добрый дом» является официальным дистрибьютором EVVA в Одессе и Украине — наши специалисты ездили на завод в Вену, где сдали все нормативы, предусмотренные стандартами компании для своих представителей.

Технические особенности EVVA 4KS

Механизм сертифицирован европейским стандартом EN 1303:2015 (смотреть результаты) по самым высоким оценкам в тестах надежности и секретности (6 пунктов), и самой высокой оценкой (2 пункта) в тесте на взломостойкость. Помимо этого, сердцевина сертифицирована самым строгим немецким стандартом VdS (Verband der Sachversicherer) по максимальному классу VdS B+, голландской независимой лабораторией SKG по максимальной оценке — 3 звездами, а также Британским знаком качества высшего класса BSI Kitemark — 3 Star TS007 (тоже наивысшая оценка).

Контроль качества производства на заводе отвечает нормам стандарта ISO 9001. Сердцевины изготавливаются в Австрии, производство не выходит за пределы страны.

В основе секретности механизмов 4KS (4 Kurven System — система четырех кривых) лежит слайдерный беспружинный механизм, обеспечивающий 1 триллион секретных вариантов. Принцип работы системы таков — на каждой стороне ключа размещены четыре кодовые канавки (четыре кривые), перемещающие входящие в них кодовые пластины ротора (слайдеры), по 6 с каждой стороны. Каждый из слайдеров может иметь 10 положений по высоте. Если секретная нарезка правильная, кодовые пластины освобождают две запорные планки, снимающие в свою очередь блокировку ротора — после этого цилиндр можно отпереть. Конструкция механизма, его принцип действия, а также сама концепция многоканального беспружинного считывания защищены патентами как в Австрии, так и других странах мира.

Личинки 4KS являются дальнейшим развитием сердцевин 3KS (система трех кривых), зарекомендовавших себя как надежные цилиндры невскрываемого уровня. При этом конструкция 4KS не изменилась, отличия лишь в количестве канавок на ключе. Отметим, что четвертая кривая малозаметна — это небольшое ответвление на одной из канавок.

Благодаря отсутствию пружин работа цилиндра очень мягкая, практически без трения — это делает сердцевину безотказной в эксплуатации и с отличной работой в условиях обмерзания и повышенного загрязнения, прежде всего запыленности.

•

  Устройство сердцевины 4KS

•

  Модульная конструкция 4KS

Помимо основной слайдерной кодировки на торцах ключа находится дополнительная нарезка, проверяемая отдельными элементами ротора — всего возможно 14 секретных вариантов.

Опция антипаники BSZ

В дополнительной комплектации личинки могут оснащаться опцией BSZ (Beidseitig sperrbarer Zylinder — цилиндр с двусторонним запиранием). Эта опция более известна под названиями «антипаника» и «аварийная функция» — ее суть в том, что личинку всегда можно отпереть вне зависимости от того, под каким углом оставлен ключ с другой стороны. Опция нужна не всегда, но если, к примеру, пожилому человеку стало плохо или ребенок заперся изнутри, то BSZ определенно может оказаться полезной.

Оснащение сердцевины системой BSZ производится на заказ и на платной основе — такова практика компании EVVA.

Модульная система

Личинки EVVA собираются по модульному принципу, называемому в компании системой SYMO — части корпуса крепятся на соединительной пластине (сердечнике) из хромоникелевой стали CrNi, представляющей собой особый вариант нержавеющей стали. Для получения нужной длины личинки или ее симметрии подбирается соединительная планка нужной длины, на которую монтируются модульные вставки и части цилиндра — таким образом можно менять размеры личинки с шагом 5 мм.

Сборка по модулярной системе позволит вам не покупать новый цилиндр при смене двери, установке защитной фурнитуры и других случаях, при которых изменяется общая толщина дверного полотна. Достаточно обратиться в сервисный центр, где вам изменят длину или симметрию. Учитывая стоимость сердцевины, опция очень полезная — изменение длины стоит неизмеримо дешевле. Кроме того, соединительная пластина служит защитой от излома и вырывания — момент очень важный, о нем пойдет речь далее.

Противостояние интеллектуальному вскрытию

Противостояние сердцевины манипуляционному вскрытию («чистому» вскрытию) находится на уровне, который, как уже говорилось, считается невскрываемым. По факту это так и есть, кроме YouTube, где вскрывают все замки и цилиндры без исключения. В Австралии, к примеру, государственной системой сертификации оборудования для правительственных и оборонных нужд 4KS официально рекомендован к использованию на критически важных объектах: в правительственных учреждениях, оборонных ведомствах и подобных местах. Высочайшая взломостойкость личинки обусловлена несколькими факторами.

Во-первых, имеет значение свободный ход слайдеров. У механизмов с прямой блокировкой ротора подпружиненными секретными элементами есть возможность просканировать или прощупать эти элементы отмычками или инструментом. А поскольку в 4KS пружин нет, и ротор блокируется промежуточными элементами в виде запорных планок (слайдеры остаются свободными), то прощупывание становится невозможным или исключительно сложным. Кроме того, механизм имеет узкое ключевое отверстие — его сужают специальные выступы запорных планок, это в еще большей степени затрудняет работу взломщика.

Во-вторых, сердцевина имеет огромное количество секретных комбинаций. 1 триллион дает система слайдеров, с учетом боковой нарезки общее количество секретных вариантов личинки возрастает до 14 триллионов. Понятно, что это математические расчеты, на практике эта величина меньше — отбрасываются простые комбинации, а также варианты, при которых ключ может потерять прочность. Но количество секретов не может быть меньше 133 миллиардов даже при создании самых сложных мастер-систем. Именно такая цифра указана на официальном австралийском сайте компании — 133 billion possible key combinatios. Это означает, что каждый житель планеты может иметь более десятка личинок 4KS, и у каждой будет своя секретность.

Наконец, взломщику нужно разбираться и с боковой кодировкой. А проверяется она каждые пол-оборота ключа — при полном открытии сердцевины производится четыре сканирования боковой нарезки.

Противостояние силовому взлому

Поскольку высокосекретные сердцевины класса 4KS невозможно вскрыть тихими интеллектуальными методами, злоумышленники направляют свои усилия на разрушающие методики. Самые распространенные из них — это вырывание ротора или корпуса с предварительным изломом, выбивание и высверливание.

Начнем с того, что сердцевины поставляются на наш рынок исключительно с опцией KZS (Kreuzschieber-Zusatzschutz — дополнительная защита блокирующих элементов), которая направлена на максимальное повышение защиты от сверления ротора и корпуса личинки. Корпус защищен массивным штифтом из карбида вольфрама, а защитой ротора служат закаленный шарик, запорные планки из твердосплавного материала и два торцевых штифта из карбида вольфрама.

Отметим, что старые базовые модели без KZS также имели защиту от сверления в виде штифтов из каленой стали. Однако в модификациях с KZS эти элементы изготовлены из сверхтвердого сплава — карбида вольфрама (видиа-сплав), уступающего по твердости только алмазу (по шкале Мооса). Его прочность кратно превышает твердость любых видов инструментальных и закаленных сталей, используемых в производстве профессиональных сверл и фрез.

Защита от излома и вырывания отломанной части корпуса достигается использованием вышеупомянутой соединительной пластины из хромоникелевой стали, на которой крепятся части сердцевины. Этот высокопрочный конструкционный сплав обладает особым балансом жесткости и вязкости. Такая комбинация позволяет сердечнику выдерживать колоссальные механические нагрузки — когда взломщик пытается вырвать цилиндр или переломить его пополам трубным ключом, вставка SYMO упруго сопротивляется, не лопаясь в критических точках соединения.

И немного о свертывании — силовом повороте ротора введенной мощной заготовкой, называемой свертышем или медведкой. Такой взлом также исключен — упомянутые две запорные стальные пластины фиксируют ротор по всей длине и свертыш просто сломается от прилагаемых усилий.

Совокупность перечисленных решений обеспечивает 4KS отличную защиту от силового взлома — сертификации VdS, SKG и Kitemark по максимальным оценкам неизмеримо весомее сертификации EN 1303, являющейся, по сути, базовой. При этом нужно понимать, что торец цилиндра на виду, и ни одна личинка не выдержит воздействия тяжелым инструментом (кувалда и т. д.). Поэтому, если в месте расположения дверей есть возможность использования подобных инструментов, целесообразно подумать об установке броненакладок.

Ключи, дубликаты, комплектация

Ключи 4KS отлиты из нейзильбера и являются двусторонними (реверсивными) — вставлять в ключевой канал их можно любой стороной. Форма заготовки, технология профиля и элементов ключей защищена патентами EP3426865 и EP3173559. Форма ключей и особенно сниженное трение обеспечивают гладкий и легкий вход в цилиндр. Для изготовления дубликатов следует обратиться в сертифицированный сервис-центр, подобный нашему, и предъявить карту владельца.

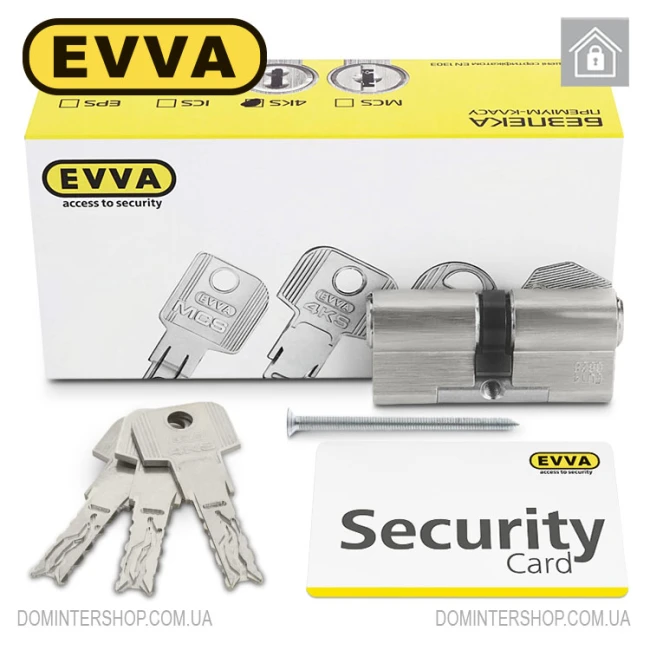

В комплектацию входит цилиндр, карта собственника для изготовления дубликатов, крепежный винт, три ключа (при необходимости мы можем изготовить нужное количество). Отметим, что если вам нужно больше ключей, то мы также предлагаем комплектации с пятью ключами.
